韋林工業內窺鏡解決彎曲葉片偏轉角度測量難題

2023-07-27 15:44:30

在使用工業內窺鏡檢測動力裝置的過程中,一旦發現葉片卷邊等彎曲變形缺陷,采用傳統測量技術很難準確獲知其偏轉角度,而該參數值往往是決定后續處理的必要條件。韋林工業視頻內窺鏡 XLG4-MViQ (Everest Mentor Visual iQ)的折線段測量方法,可以高效解決葉片彎曲偏轉角度測量難題

韋林工業內窺鏡

背景介紹:動力裝置的旋轉離不開葉片,例如,航空發動機有渦輪葉片、風扇葉片、壓氣機葉片等多種。在提供動力的持續性旋轉中,葉片可能出現多種損傷,葉片卷邊是其中一種,即葉片與原有形狀相比較發生了一定的偏轉。根據航空維修手冊的要求,往往需要根據偏轉角度做出控制變形的維修決策或更換葉片的決策。

解決方案:使用韋林工業視頻內窺鏡的折線段測量方法,系統可以自動輸出彎曲葉片的偏轉角度。具體操作:捕獲葉片彎曲部位的內窺測量圖像,選擇“折線段”測量方法,然后分別在發生偏轉的拐點部位和偏轉角的兩條延伸邊上定位三個測量光標點,即勾畫出偏轉角的輪廓,這時系統會自動輸出三點所確定的兩條折線段的累積長度,以及這兩條折線段所夾偏轉角的度數。如果彎曲形狀比較復雜的情況下,可以通過多次選點依次測量每個彎曲部位的偏轉角度。

韋林工業內窺鏡解決彎曲葉片偏轉角度測量難題

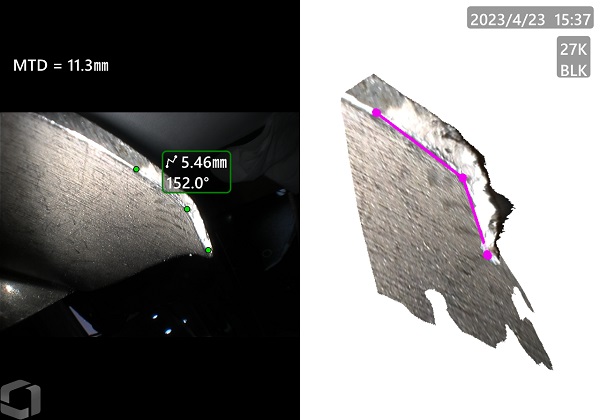

應用案例:如上圖所示,使用韋林內窺鏡 XLG4-MViQ 實施發動機孔探過程中,發現一處葉片卷邊,采用本文介紹的解決方案進行測量后,系統輸出折線段長度為 5.46mm,卷邊的偏轉角度為 152°,用準確的量化數據描述了卷邊的彎曲程度,方便維修人員與手冊比對后迅速做出決策。

總結:在具有旋轉裝置的動力設備檢查中,使用韋林內窺鏡的“折線段”測量方法,可通過測量偏轉角度準確描述彎曲葉片的卷邊狀況,從而更有針對性地指導決策過程,提高維修效率,降低維修成本。北京韋林意威特工業內窺鏡有限公司是貝克休斯集團檢測科技業務旗下經銷商,咨詢貝克休斯內窺鏡,歡迎與我們聯系。
