工業內窺鏡能檢測哪些缺陷?有圖有真相

2020-09-29 10:19:06

工業內窺鏡主要用于設備內部狀況的檢測,例如汽車、航空發動機、管道、機械零件等,其主要優點是:在不需拆卸或破壞組裝及設備停止運行的情況下實現無損檢測。工業內窺鏡能夠檢出的缺陷非常多,概括地說只要是設備內部不該出現的問題,都可以統稱為缺陷,包括:裂紋、腐蝕、異物等等。那么在內窺鏡的探頭下,這些缺陷是什么樣子呢?近日剛好整理了前些年的檢測圖像,梳理了部分圖片,與大家分享。

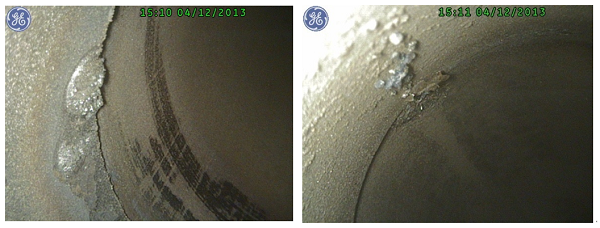

1. 檢測對象:不銹鋼材質的導管;

檢出缺陷:焊渣;

探頭規格及種類:直徑6.1mm的視頻內窺鏡,直視。

工業內窺鏡檢測出的焊渣缺陷

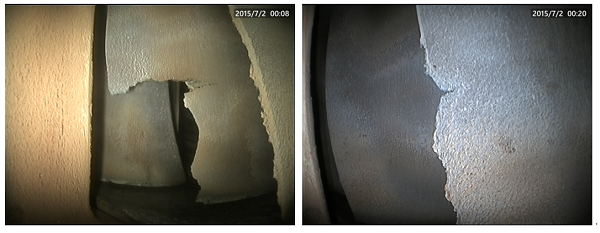

2. 檢測對象:合金材料的航空發動機葉片;

檢出缺陷:葉片缺損;

探頭規格及種類:直徑6.1mm的視頻內窺鏡,直視。

工業內窺鏡檢測出的葉片缺損缺陷

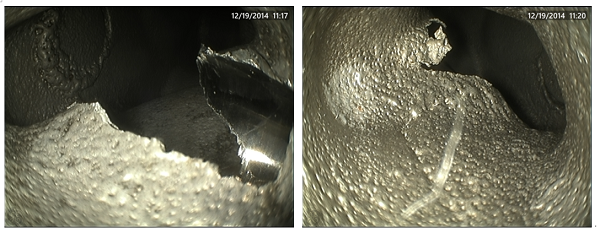

3. 檢測對象:鑄鋼材質的鑄件;

檢出缺陷:脫落、卷邊;

探頭規格及種類:直徑6.1mm的視頻內窺鏡,側視(左)及直視(右)。

工業內窺鏡檢測出的鑄件脫落卷邊缺陷

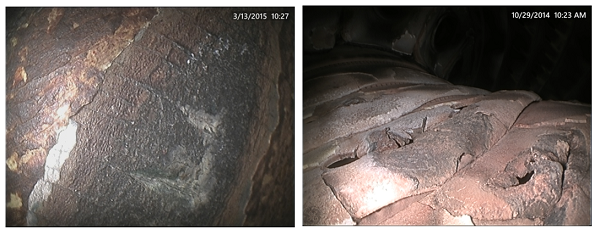

4. 檢測對象:合金葉片;

檢出缺陷:涂層燒蝕脫落、燒蝕、缺損;

探頭規格及種類:直徑6.1mm的視頻內窺鏡,直視(左)及側視(右)。

工業內窺鏡檢測出的燒蝕缺損等缺陷

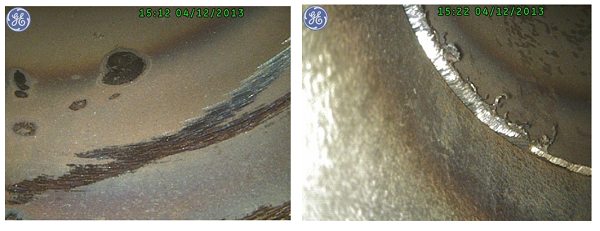

5. 檢測對象:不銹鋼導管;

檢出缺陷:劃傷(左)、焊縫毛邊(右);

探頭規格及種類:直徑6.1mm的視頻內窺鏡,直視。

工業內窺鏡檢測出的劃傷及焊縫毛邊缺陷

這里列出了使用韋林6.1mm視頻內窺鏡檢測航空發動機葉片、合金導管、鑄件等,所看到的部分缺陷,還有像異物、腐蝕、裂紋等,這里不一一列舉了。這些觸目驚心的缺陷,在設備內部緩慢滋生、發展,如果不采用內窺鏡這樣的無損檢測設備及早檢出,日后將可能引發更大的問題。



相關推薦:直徑6.1mm工業視頻內窺鏡MViQ

直徑6.1mm工業視頻內窺鏡
